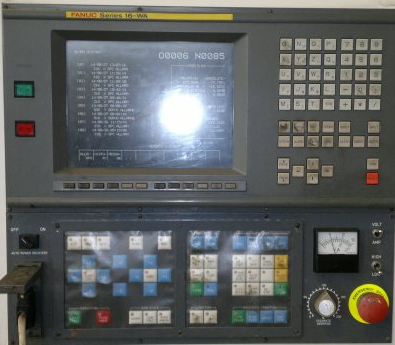

Elettroerosione a filo Fanuc con controllo della serie 16WA (Fanuc alfa 0A) quadro comandi
|
|
|
 |
imposta la velocita di avanzamento (feed rate) |
 |
Porta il filo in posizione verticale |
 |
Serve per fare i zeri machina di un asse o di tutti gli assi |
 |
Dopo aver premuto questo pulsante e possibile usare i commandi manuale premendo il pulsante JOG o STEP |
 |
Present sul bordo del pezzo |
 |
porta la macchina al centro . Attenzione da non usare per centrare un pezzo(SLIT). |
 |
trova il centro tra due face oposte (centratura interna). |
 |
esecuzione di una riga di commando (posizionamento …) |
 |
Modificare o creare un programma |
 |
TENSIONE da tensione sul filo |
 |
SVOLGIMENTO filo (utilizzato per l’infilaggio) |
 |
POMPA ad alta pressione (esce l’acqua dal ugello superiore ed inferiore) |
 |
Applica la tensione di controllo o centratura sul filo |
 |
Ferma la macchina quando al interno del programma viene trovato M01 |
 |
Salta i blochi del programma che iniziano con “/” |
 |
Esecuzione blocco per blocco. La macchina si ferma dopo l’esecuzione di ogni blocco e aspetta fino a quando non viene premuto nuovamente il pulsante di START |
 |
Simulazione |
 |
Blocca la meccanica della macchina. Gli assi X,Y, guide e ogni parte meccanica non si muove. Molto utile se vogliamo vedere solo graficamente il comportamento di un programma. |
 |
Indica che e in esecuzione un programma a cui e stato applicato dalla configurazione macchina una rotazione, specchio … |
 |
Controlla in modo automatico che il filo sia verticale |
 |
Accende o spegne i 4 pulsanti (EDM POWER, WIRE FEED, WATER, TENSION) |
 |
Se la lavorazione viene interrotta per qualsiasi motivo (rottura filo …) ,
spostarsi manualmente con gli assi X e Y per eseguire l’infilaggio. Appena
viene premuto il pulsante la machina torna sul punto di lavoro senza ritornare
sul percorso.
Per tornare sul percorso si deve: - Portare sul punto iniziale del programma - Selezionare il modo edit - Premere il pulsante di reset - Selezionare la modalità memoria - Premere il pulsante H.PT RTN |
 |
Ritorna al punto iniziale
- Se viene premuto in modalità manuale non ritorna sul percorso - Se viene premuto in modalità memoria dopo aver premuto reset ritorna sul percorso |
 |
Riavia la machina dopo aver premuto il pulsante di RESET |
 |
CORTO CIRCUITO indicando che il filo e contro il pezzo o ce un corto annomalo |
 |
Basso voltaggio indica che e stato selezionato il basso voltaggio che di solito viene usato per controllo. |
 |
Rottura filo indica che il filo e rotto |
 |
START programma o commando in modalità MIDI .. |
 |
PAUSA ferma la machina immediatamente nella condizione in cui si trova. Per ripartire si deve premere il pulsante CYCLE START. |
